Коротко и по делу: ВВГ — один из самых узнаваемых кабелей в бытовой и промышленной электропроводке. Он простой, надежный и недорогой. В этой статье разберём, что означает каждая буква в маркировке, для каких задач подходит ВВГ и где ему лучше не доверять.
Если вы выбираете кабель для ремонта или прокладки линии в доме, после прочтения поймёте, когда ВВГ — хороший выбор, а когда стоит взять аналог с другими свойствами.
Расшифровка маркировки
Маркировка ВВГ часто вызывает вопросы, но она вполне логична. Первая буква В означает материал изоляции жил — поливинилхлорид, тот самый ПВХ. Вторая В указывает на оболочку кабеля, она тоже выполнена из ПВХ. Буква Г на конце традиционно трактуется как «голый», то есть кабель без броневой защиты.

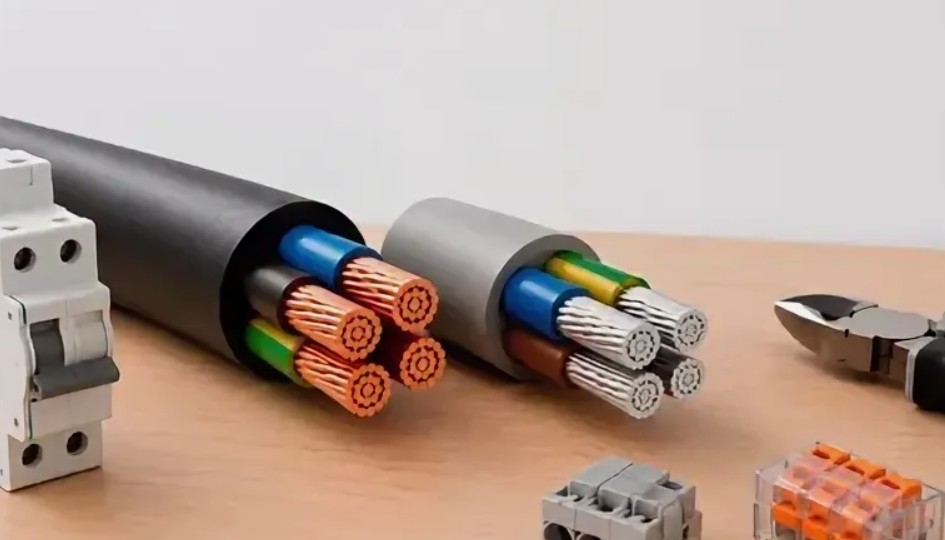

Отсутствие префикса обычно означает, что жилы медные. Если в маркировке стоит буква А в начале, это указывает на алюминиевые жилы — например, АВВГ.
| Символ | Значение |
|---|---|
| В | Изоляция жил из поливинилхлоридного пластиката (ПВХ) |
| В | Оболочка из ПВХ |
| Г | Без броневой защиты (голый) |
Назначение и рабочие характеристики
ВВГ — силовой кабель для стационарной прокладки. Он предназначен для распределения и передачи электрической энергии в сетях переменного тока низкого напряжения, обычно до 0,66/1 кВ.
Это не гибкий кабель для переносного оборудования. Его сильные стороны — простота монтажа и экономичность. Ограничения — чувствительность ПВХ к ультрафиолету и ограниченная стойкость к агрессивным средам и высоким температурам.
Основные области применения
- Внутренняя проводка жилых и офисных зданий.
- Прокладка в кабель-каналах, лотках и под штукатуркой.
- Питание распределительных щитов и стационарных потребителей.
- Промышленные линии при отсутствии агрессивной среды и высокой температуры.
В то же время ВВГ не лучший выбор для наружной прокладки без защиты и для мест с высоким риском возгорания, если не использовать негорючие модификации.
| Сечение жилы | Частое применение |
|---|---|
| 1,5 мм² | Освещение |
| 2,5 мм² | Розетки и бытовая электроника |
| 4–6 мм² | Плиты, мелкие моторы |
| 10 мм² и более | Фидеры и распределительные линии |
Практичные советы при выборе и монтаже
- Проверьте маркировку на оболочке: ВВГ — значит медные жилы и ПВХ изоляция/оболочка.
- Не используйте ВВГ на солнце и на открытом воздухе без дополнительной защиты.
- Соблюдайте минимальный радиус изгиба и защищайте кабель от механических повреждений.
- Если нужна повышенная пожаробезопасность, выбирайте модификации «нг» или другие негорючие аналоги.
ВВГ остаётся рабочей лошадкой электротехники: доступный, понятный и универсальный при правильном применении. Помните про ограничения материала и выберите подходящую модификацию под конкретную задачу.
